| 수봉식진공펌프 |
|
Special Pump Total Maker "ILSUNGPUMP" |
| |
|
|
| |
|
| |

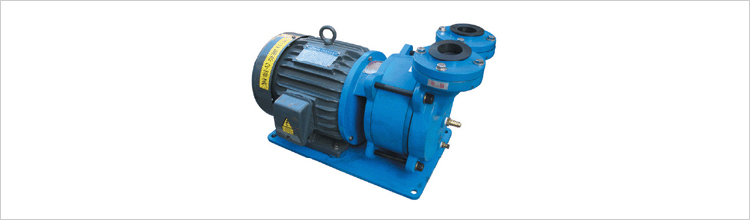

| 수봉식 진공펌프 |
 |
| |
| ▶ 특성 |
- ISM-TYPE, IST-TYPE 수봉식 진공펌프는 싱글 스테이지 직결형 모델로 되어있다.
- 고효율, 소형 경량화 되어 설치면적이 적고 간편하며 부품 호환성이 양호.
- 스테인레스 샤프트, 청동 임펠러, 메탈베어링, M/SEAL을 사용하여 내부식성과 내마모성이 뛰어나며 유지관리가 용이
- 스테인레스 실린더 사용으로 외관 모델이 수려함(ISM-TYPE)
- 특수재질(SUS-304, SUS-316등) 특수용도, 용량, 제작이 가능
|
| |

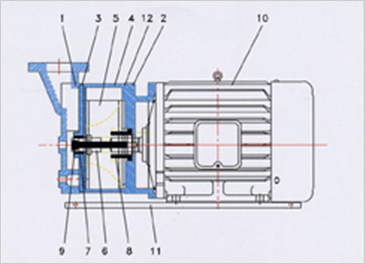

| ▶ 단면도 |
 |
|
 |
| ISM-TYPE |
|

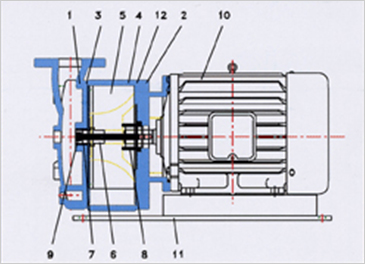

IST-TYPE |
|
| |
| ▶ 부품명/재질 |
| No. |
부품명 |
표준재질 |
내산재질 |
| 1 |
전면 케이싱 |
주철(GG20) |
스테인레스 스틸 |
| 2 |
후면 케이싱 |
주철(GG20) |
스테인레스 스틸 |
| 3 |
플레이트 |
주철(GG20) |
스테인레스 스틸 |
| 4 |
실린더 |
스테인레스 스틸(ISM TYPE),
주철GG20(IST TYPE) |
스테인레스 스틸 |
| 5 |
임페러 |
스테인레스 스틸 |
스테인레스 스틸 |
| 6 |
샤프트 |
스테인레스 스틸 |
스테인레스 스틸 |
| 7 |
메탈 베어링 |
PPS-R4(내산재질) |
PPS-R4(내산재질) |
| 8 |
메커니컬 씰 |
카본, 세라믹, NBR |
SIC, TC, VITON |
| 9 |
임페러 고정볼트 |
스테인레스 스틸 |
스테인레스 스틸 |
| 10 |
모터 |
주철(GG20) |
주철(GG20) |
| 11 |
베이스 |
스틸 |
스틸 |
| 12 |
O 링 |
NBR |
VITON |
|
| |

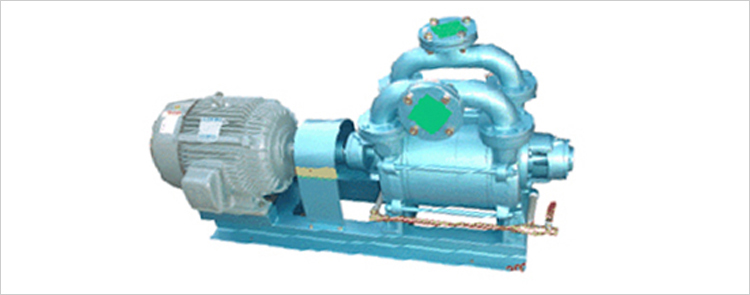

| ISSS - TYPE |
 |
| |
| ▶ 특성 |
- ISSS-TYPE 수봉식 진공펌프는 더블 스테이지 모델로 고진공에서 고효율의 성능을 유지하는 고진공용에 적합한 펌프이다.
- 다양한 모델로 악조건 (부식성, GAS, 열, 수분발생) 고진공 대용량 용도에 적합하며 고진공에서 고효율의 성능을 유지하므로 다양한 용도에 적합하다
- 스테인레스 샤프트, 청동 임펠러, 메탈베어링 M/SEAL을 사용하여 내부식성과 내마모성이 뛰어나며 유지관리가 용이
- 특수재질(SUS-304, SUS-316등) 특수용도, 용량, 제작이 가능
|
| |

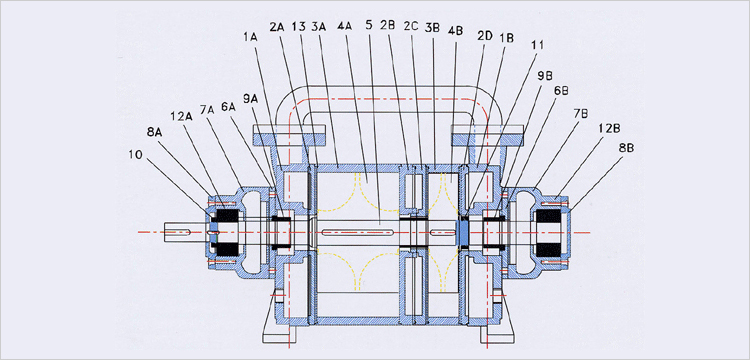

| ▶ 단면도 |
 |
| |
| ▶ 부품명/재질 |
| No. |
부품명 |
표준재질 |
내산재질 |
| 1A,1B |
케이싱 |
주철(GG20) |
스테인레스 스틸 |
| 2A,2B,2C,2D |
플레이트 |
주철(GG20) |
스테인레스 스틸 |
| 3A,3B |
실린더 |
주철(GG20) |
스테인레스 스틸 |
| 4A,4B |
임페러 |
청동(BRONZE) |
스테인레스 스틸 |
| 5 |
샤프트 |
스테인레스 스틸 |
스테인레스 스틸 |
| 6A,6B |
메커니컬 씰 카바 |
주철(GG20) |
스테인레스 스틸 |
| 7A,7B |
베어링 하우스 |
주철(GG20) |
스테인레스 스틸 |
| 8A,8B |
베어링 카바 |
주철(GG20) |
주철(GG20) |
| 9A,9B |
메커니컬 씰 |
카본, 세라믹, NBR |
SIC, TC, VITON |
| 10 |
베어링 고정너트 |
스틸 |
스틸 |
| 11 |
임페러 고정너트 |
스틸, 스테인레스 스틸 |
스테인레스 스틸 |
| 12A,12B |
볼 베어링 |
스틸 |
스틸 |
| 13 |
O 링 |
NBR |
VITON |
|
| |

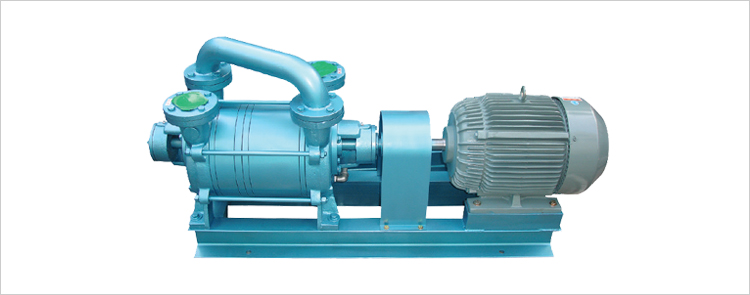

| ISS - TYPE |
 |
| |
| ▶ 특성 |
- ISS-TYPE 수봉식 진공펌프는 싱글 스테이지 모델로 동일 규격의 더블 스테이지 모델에 비해 배기속도가 월등하다.
- 다양한 모델로 악조건 (부식성, GAS, 열, 수분발생) 고진공 대용량 용도에 적합하며 고진공에서 고효율의 성능을 유지하므로 다양한 용도에 적합하다
- 스테인레스 샤프트, 청동 임펠러, 메탈베어링 M/SEAL을 사용하여 내부식성과 내마모성이 뛰어나며 유지관리가 용이
- 특수재질(SUS-304, SUS-316등) 특수용도, 용량, 제작이 가능
|
| |

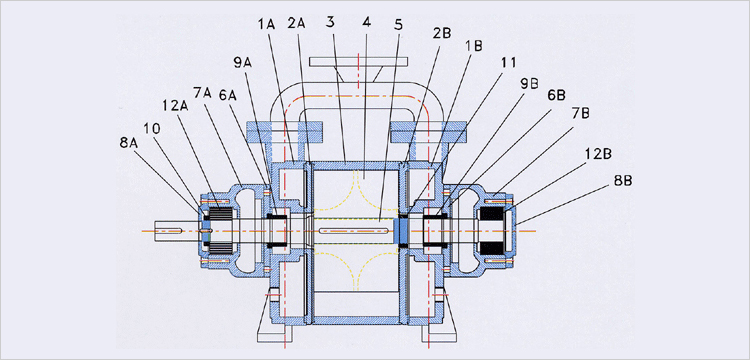

| ▶ 단면도 |
 |
| |
| ▶ 부품명/재질 |
| No. |
부품명 |
표준재질 |
내산재질 |
| 1A,1B |
케이싱 |
주철(GG20) |
스테인레스 스틸 |
| 2A,2B |
플레이트 |
주철(GG20) |
스테인레스 스틸 |
| 3 |
실린더 |
주철(GG20) |
스테인레스 스틸 |
| 4 |
임페러 |
청동(BRONZE) |
스테인레스 스틸 |
| 5 |
샤프트 |
스테인레스 스틸 |
스테인레스 스틸 |
| 6A,6B |
메커니컬 씰 카바 |
주철(GG20) |
스테인레스 스틸 |
| 7A,7B |
베어링 하우스 |
주철(GG20) |
스테인레스 스틸 |
| 8A,8B |
베어링 카바 |
주철(GG20) |
주철(GG20) |
| 9A,9B |
메커니컬 씰 |
카본, 세라믹, NBR |
SIC, TC, VITON |
| 10 |
베어링 고정너트 |
스틸 |
스틸 |
| 11 |
임페러 고정너트 |
스틸, 스테인레스 스틸 |
스테인레스 스틸 |
| 12A,12B |
볼 베어링 |
스틸 |
스틸 |
| 13 |
O 링 |
NBR |
VITON |
|
| |
|
