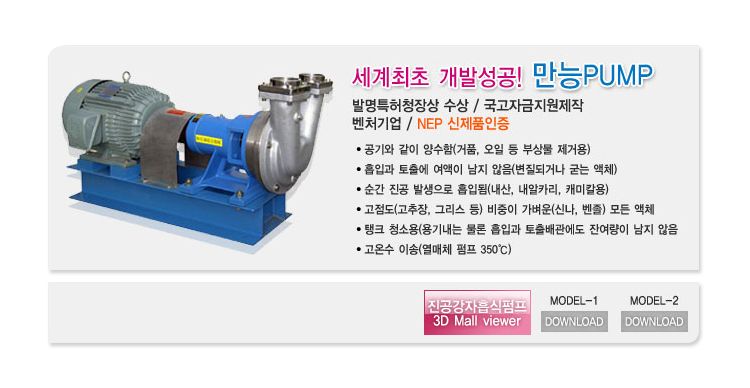

| 진공강자흡식펌프 |
|
Special Pump Total Maker "ILSUNGPUMP" |
| |
|
|
| |
 |
| |
 |
|

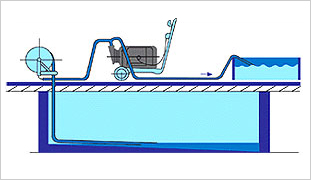

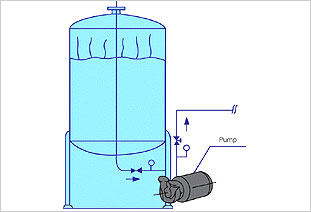

흡입력이 우수하여 탱크 밑바닥의 슬러지를 빨아 내는데 최적합 합니다. 특히 주유소의 청소 혹은, 도금공장의 슬러지 탱크청소용으로 사용됩니다. |
|
| |
 |
|
액체와 기체가 혼합된 상태에서의 펌핑이 우수합니다. 케이싱 구조가 Side Channel Type이고 임펠러는 Vane Wheel Type이므로 흡입력이 대단히 우수하여 비중이 낮은 액체가 주위온도에 의하여 기포가 생성되어도 Pump는 펌핑이 양호합니다. |
|
| |
 |
|

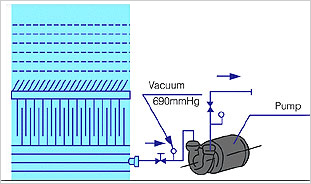

흡입필터내에 진공압력이 발생하므로 필터링이 더 빠르게 일어나며 필터링 시 생성된 액체 기체가 포함된 생성물을 배출시 우수한 성능을 발휘합니다. |
|
| |
 |
|

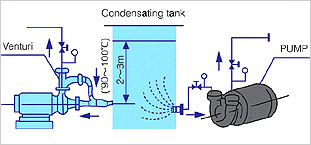

흡입력이 대단히 우수하여 정상적인 운전상태에서 기포나 GAS가 포함된 상태도 펌핑이 양호합니다. 응축수 탱크내의 응축수 펌핑시 일반원심 펌프에서는 흡입력 부족으로 그림과 같이 Venturi를 흡입쪽에 사용하여 펌핑하므로 설치 및 동력비가 많이 듭니다. |
|
| |
 |
|

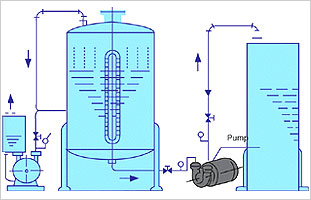

수봉식 진공펌프가 작동하여 탱크내에 고진공이 걸린 상태에서 뽑아내어 이송할때 사용하며, Non-Return valve는 특수 설계폼으로 제작하였습니다. |
|
| |
 |
|

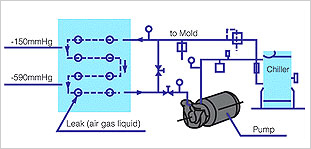

Plastic 금형의 압송식 냉각방식에서 진공 흡입식 냉각방식으로 변화 시켜 금형내의 냉각수압력을 고진공상태로 떨어뜨린 후 흡입하므로 금형의 누수를 방지함은 물론 금형의 온도조절 및 Gas Venting의 혁신적인 효과를 얻게 되었습니다. |
|
| |
| 용도 |
- 증류 및 건조 또는 폭발성 가스 및 유독가스 이송용
- 진공 상태에서의 이송용
- 흡입 필터를 거친 악조건의 이송용
- 고온과 케비테이션 상태의 이송
- 위생용 또는 내산용의 유체 이송
- 흡입 거리가 길거나 깊은 곳의 이송
- 용기내 고점도 유체를 공기와 같이 흡입하므로 잔여량이 남지 않는 등 다용도로 사용
|
| |
 |
|
점도·양정에 따라 MOTOR 증감
예) 구경50mm=5HP·7hp·10hp·15hp
공기와 같이 흡입하므로
용기내 잔여량이 남지않고,
빠른 진공으로(흡입 50mm×10m을 약 16초 기준)흡입,
토출라인에도 잔여량이 남지 않음. |
|
| |

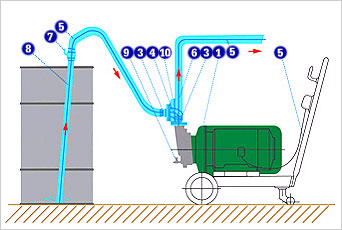

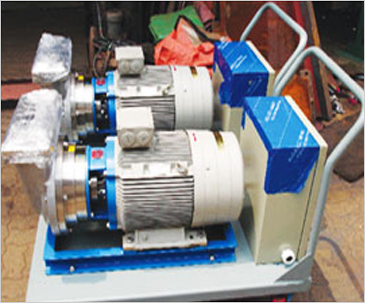

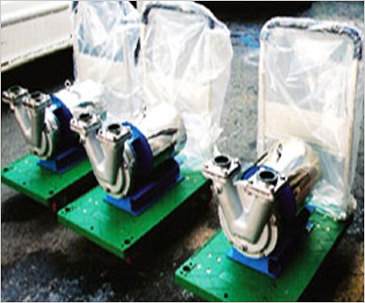

| pos. no |
NAME OF PARTS |
pos. no |
NAME OF PARTS |
| 1 |
self-priming pump with moter |
6 |
priming cup |
| 2 |
portable-base with on-off switch |
7 |
suction valve |
| 3 |
ferrule with flange |
8 |
suction nozzle |
| 4 |
elbow with flange |
9 |
drain valve |
| 5 |
flexible hose(transparent) |
10 |
vacuum gauge |
|
| |
|

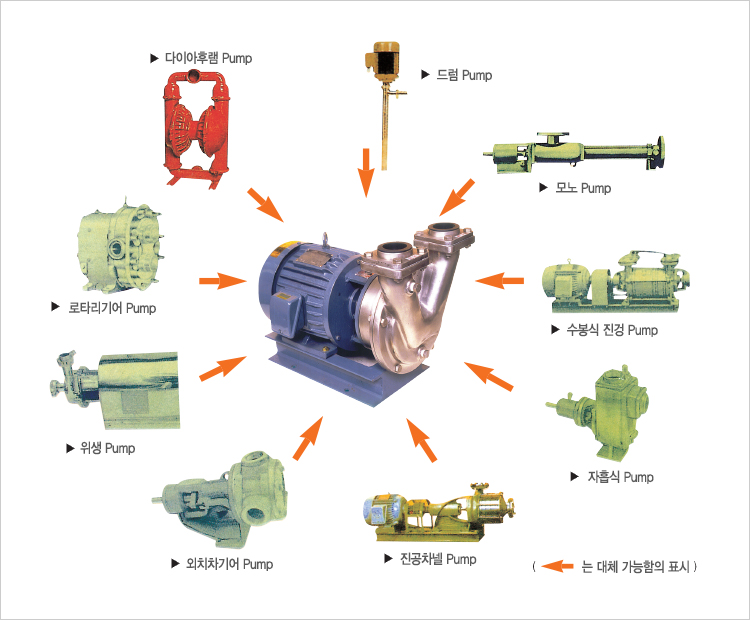

| |
| 용도 |
- 낙농, 유제품, 일반 식품 공업
- 맥주, 양조,기타, 식료 관계업
- 의약, 화장품, 화학 관련 프로세스
- C.I.P. 회수용, 응축수, 이송용(CONDENSATING WATER FEEDING)
- 지하탱크 청소용(SLUDGE CLEANING)
- DRUM 내의 유체 이송용
- 탱크내 잔여량 제거용
- 점성액체 흡입용-농약원료, 에틸렌 글리콘 등
- 비중이 낮은 액체 용제-알콜, 암모니아, 용제
- 바닷물, 일반 급수용
- 고추장, 꿀, 오일 등 점성액체
- 열매체유 이송 350℃
- 흡입진공이 우수함으로 대형펌프 물맞이 진공펌프용으로 적합, 널리 사용되고 있습니다.
|
| |
| 특징 |
- 독특한 진공설계(LIQUID-RING DESING)에 의해 펌프내에 최초 만수만 하면 공기 흡입운전을 하여도 계속 운전이 되고 강력한 자흡력(청소 상온압 기준 자흡고 9.2M 최대)이 발생되어 혼기액 및 고농도, 고점성액 및 비중이 낮은 액체의 자흡운송을 해결하게 되어 진공강자흡 펌프라 호칭합니다. (KSB 6305:자흡식 원심펌프의 시험 및 검사방법에 따라 시험)
- 공동발생현상(CAVITATION)에 극히 강하고 완전히 축봉(MECHANICAL SEAL TYPE)되므로 휘발성액, 고온액, 기포액, 응축수, 진공 탱크내의 인발용 등의 유체이송 및 압송에 혁신적인 성능을 발휘합니다.
(흡인진공도 750mmHG까지 발생, 온도 180도까지 이송)
- 흡입측 배관의 흡기 및 유송액 부족으로 인한 공회전펌프 정지시의 역류에 의한 물빠짐, 토출측의 맥동, 진동등도 없이 안심하고 사용하게 됩니다. (흡입측에 설치되는 푸-드 밸브가 필요없음)
- 구동부의 회전방향(모터 회전방향) 변경에 따라 흡입과 토출을 바꾸어 사용할 수 있으며 펌프의 냉각장치 및 스팀자켓도 제작 가능합니다
- 공정중에 설치하면 흡, 토출 배관의 분리없이 10분 이내 분해, 조립이 가능하여 유지, 보수가 간단합니다.
|
| 제품사양 |
| 구경(mm) |
토출량(㎡/min) |
전양정(m) |
소요마력(HP) |
| 25 |
0.05 |
8 |
1 |
| 11 |
2 |
| 40 |
0.1 |
11 |
2 |
| 13 |
3 |
| 50 |
0.2 |
13 |
3 |
| 16 |
5 |
| 18 |
7.5 |
| 65 |
0.3 |
14 |
7.5 |
| 16 |
10 |
| 18 |
15 |
| 80 |
0.6 |
16 |
7.5 |
| 18 |
10 |
| 22 |
15 |
| 100A |
1.0 |
18 |
20 |
| 20 |
25 |
| 25 |
30 |
| 100B |
1.5 |
22 |
20 |
| 125B |
2.0 |
22 |
30 |
| 150B |
3.0 |
22 |
40 |
|
|
|
| |
|
